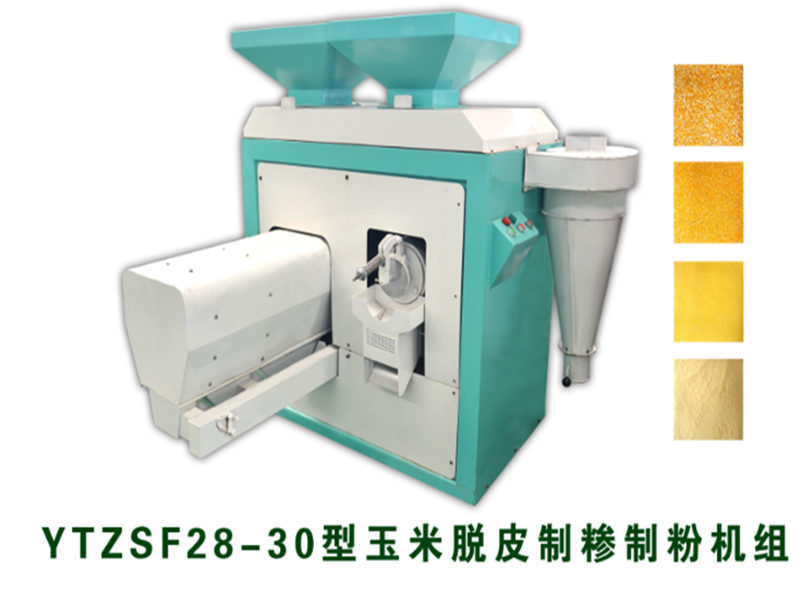

YTZSF28-30玉米脫皮制糝制粉機組使用說明書

YTZSF28-30玉米脫皮制糝制粉機組 - 用途

   YTZSF28-30脫皮制糝制粉機組是我公司工程技術人員經過數年的實驗基礎上，特別研制出的新一代玉米精深加工設備。本機集玉米脫皮、拋光、除胚、去黑臍、精糝、分級制粉于一體，一次可生產出拋光物料、中糝物料、小糝物料及粉質物料四個品種。本機不僅適用于玉米脫皮精糝，小麥等雜糧也可以實現脫皮制粉。
   本機主要由：脫皮、噴風、制糝制粉、分級、除塵、傳動機構及機架等主要部分組成。
經清理干凈的玉米進入脫皮室進行脫皮。玉米在脫皮室內與高速旋轉的鐵輥之間相互摩擦、玉米雜糧與篩網之間、玉米顆粒與玉米顆粒之間相互摩揉碰撞，破壞了玉米的胚乳、玉米的胚及玉米雜糧的表皮的結合強度，使玉米的皮層、玉米的胚、玉米的根冠及玉米黑臍逐步被碾削擦離，從而達到脫皮的目的。
    玉米脫皮后的玉米仁進入精糝機的制糝制粉室內，在高速旋轉的錘片撞擊及剪切力的作用下，切斷的粒料受離心作用力與篩網相互摩揉，使被切斷的玉米顆粒表面鮮亮、外形光滑，小于篩網孔的顆粒被排出機外，大于篩網孔的物料則繼續剪切直至通過篩孔。通過篩孔的混合料進入分級篩，進行篩理與分級，分出玉米粉、玉米大糝、玉米中糝。玉米糝在出口處受到吸皮風網的作用，使玉米糝中的微皮、胚、黑臍分離出來，保證玉米糝成品的質量更上檔次。
本機一機多用、結構緊湊、高效節能，是廣大玉米加工企業和個體玉米，小麥和大米加工用戶的理想設備。

本產品執行標準

   GB 50231-98 國家機械安裝標準
   JB/T 5060-2006 工藝裝備制造與使用管理導則
   GB/T 25231-2010噴風碾米機
   GB 2715 糧食衛生標準
   GB 8196 機械設備防護罩安全要求
   JB/T 5936-91 工程機械機械加件通用技術條件

YTZSF28-30玉米脫皮制糝制粉機組的安裝與運輸

支座的結構和電機座

1.操作支座屬可選擇部件。
設備擺放布置，可參考下圖制作，但要保證結構堅固、不振動。
單位：mm

2.本設備自帶電機安裝座，按所采用的電機型號，固定電機座應便于三角帶的張緊調節。
因為機器較重，所以需要使用機動叉車(用于施工)。
實施托運過程中要很小心以免損壞到設備底座等部件。

3.水平度的確認
如果機器沒有水平放置，它可能不能充分表現出它的期望性能。通過水平調節螺栓、鎖緊螺母、地腳螺栓來確保機器的水平。
把機器放置在指定的地方，并且確保它是水平放的。

4.地面的選擇
為了安裝選擇的地面必須足夠牢固。

5 維修空間
安裝時，要在機器周圍留有足夠的空間便于維修和觀察或者通行。
6 主機和電機的安裝
1) 將電機放置于架臺或基座上，并用螺栓固定牢固。
2) 調節各自的皮帶輪使之處在同一直線上，并用調節螺栓固定。
3) 裝上V型皮帶并調節好松緊。

7.電機接線(參考)
1) 給電機接線。
要給電機安裝電流表和帶保險的開關。
2) 電機采用“星-三角”啟動接法，應為接線準備一個“星-三角”起動回路。

8.皮糠收集方法
通過吸風風機、旋風分離器收集米糠，每臺設備吸風量為8—10m³/min,全壓
在0.6~1.0 KPa。除主機，電機、風機、旋風分離器和管道等的設備外，接收裝置由用戶自
備。

開機準備

警告:關閉電源和斷路器，首先調節皮帶。
1.皮帶張緊度的調節
皮帶張力小將引起滑落，而太緊則影響軸承的使用壽命并且在運行中會發生故障
或意外事故。

2.空載運轉檢查
在機器沒有負載時開動電機，然后檢查在機器運行中是否有不正常的震動、噪聲
和發熱現象。

3.拋光輥(磨輥)和篩網的組合
注意:機器出廠時按“標準方式”組合。“標準方式”組合通常適合脫皮和拋光。“特殊方式”組合適合于增加的脫皮。

YTZSF28-30玉米脫皮制糝制粉機組操作說明

警告:為了安全在機器運轉中不要打開蓋門。

1）開機前必須熟讀使用說明書，按照說明書規定認真檢查各部位連接緊固情況是否牢固，開機后應觀察旋轉方向是否正確。
2）不滿16歲的未成年人不得獨立操作。
3）作業中如發現有異常聲音，應立即停車檢查。嚴禁在機器運轉的情況下檢查保養。

生產流程簡介

設備安裝后，啟動電機空轉幾分鐘。設備運轉平穩、無異常聲音屬正常。正常后可少量試產，當掌握操作技能后，開始正式生產。
1）玉米脫皮：先啟動電機，正常運轉后，拉開閘門（一般拉開20-30毫米）放流。使用濕法式脫皮法，每百斤玉米拌水6-8斤，拌均勻后（目視玉米表面無明水）“潤糧時間：春秋夏季5-6分鐘，冬季10-12分鐘”，倒入料斗內開始生產。生產時可根據實際情況調整出口端壓力手輪。在脫遍時壓力可小一點，二遍時壓力增大，很終達到皮脫凈為目的。角質玉米一遍可脫凈，雜交玉米需兩遍脫凈。壓力們的調整起到烘干、脫凈、效率高低的作用。接料斗處吸風量調節手柄開度不能過大，否則會把成品玉米仁吸走，而且還會降低脫皮室的進風量，影響成品質量。
2）精糝及篩理分級：把脫凈皮的玉米仁倒入精糝料斗，慢慢拉開閘門，使物料流入精糝機內進行精糝，精糝過的混合物料再進入分級篩進行篩理分級。在大、中糝的出口處安裝有吸風器，調節吸風器閘板開關大小，可把糝中的殘留微皮進一步清理去掉，提高糝的產成品質量。

脫皮制糝制粉機組的維護和檢查

1) 不得隨意拆下安全保護接地線及設備防護罩。
2) 不得隨意加大電機皮帶輪，提高設備主軸轉速。
3) 在開始生產時要慢慢地打開放糧閘板，不要過猛，以免悶車。
4）每班工作結束時，應將機器內的物料排除干凈再停車，以免下次開車時起動困難。
5）工作結束后都應檢查主要連接處有無松動現象。如有異常應立即處理。
6）工作中應注意運轉部位加注黃油，工作半年后軸承應清洗更換新油。
